製品紹介

メカニカルシール

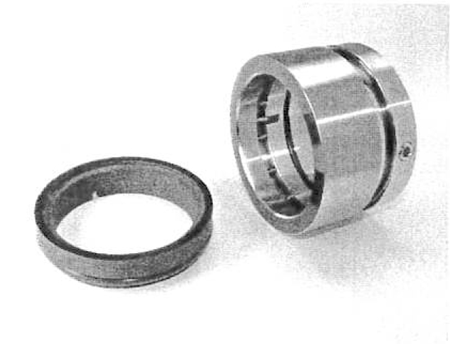

メカニカルシール1400型

特徴
アウトサイドシールで待機側に取り付けられています。
FACE面の目視による装着が簡単にできるよう
設計されています。軸やスリーブに段を付ける必要なく
高圧液に使用可能です。構成部品が流体と接触しないので
腐食性液、ガス等に使用できます。
用途
スラリー液の場合はご注意ください。
清水、海水、酸、アルカリ、各種溶剤
使用条件
圧力：
10kg/㎠G
温度：
150℃未満
メカニカルシール1400型
単位：mm
D D1 D2 D3 L L1
20 47.5 36 40 38 17
25 53.2 41 45 38 17
28 56.4 44 50 38 17
30 62.0 46 53 38 17
32 59.5 48 55 38 17
35 61.1 51 59.5 38 17
40 72.2 60 64.5 38 17
42 78.6 62 66.5 38 17
45 81.8 65 69.5 38 17
50 88.1 70 74.5 38 17
55 97.6 75 80 38 17
60 98.4 85 86 38 17
65 107.2 90 91 38 17
70 113.5 95 100 41 17
75 121.4 104 105 41 17
80 121.4 109 110 41 17

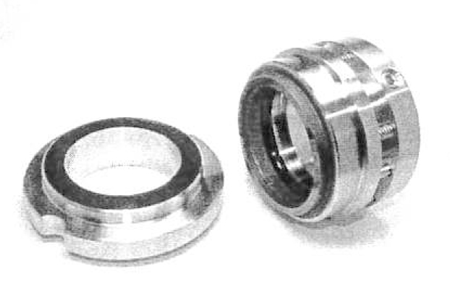

メカニカルシール1800型

特徴
バランス多スプリング型で、スプリングは流体の影響を
受けないよう隔離してあります。
軸もスリーブも、段付の必要がなく簡単にシールの
バランス化が可能です。
用途
清水、海水、酸、アルカリ、各種溶剤
使用条件
圧力：
-0.5～25kg/㎠G（25kg/㎠G以上は特別設計）
温度：
水およびこれに準ずる流体90℃未満
(90℃以上はクーラー使用)
油及びこれに準ずる流体140℃未満
(140℃以上はクーラー使用)
メカニカルシール1800型
D D1 D2 D3 L L1
20 34 34 36 35.0 12.5
25 38 39 41 35.0 12.5
28 41.5 42 44 35.0 12.5
30 43.6 44 46 35.0 12.5
32 45.5 46 48 44.5 12.5
35 48 49 51 44.5 12.5
38 54 54 58 44.5 12.5
40 57 56 60 44.5 12.5
42 58.5 58 62 44.5 12.5
45 62 61 65 44.5 12.5
48 65 64 68 44.5 12.5
50 67 66 70 44.5 12.5
55 72 71 75 44.5 12.5
60 75.5 77 85 44.5 12.5
65 83 83 90 44.5 12.5
70 88 88 95 44.5 18.5
75 94 94 104 44.5 18.5
80 100 100 109 44.5 18.5
単位：mm

実例で見る電力節約

K社のケース

K社のケース

グランドパッキンを使用していた工業用ポンプ（両持ちタイプ：シャフト径65mm）をメカニカルシールを使用できるよう改造。
結果は、4kw/時の電力消費減となりました。これは40Wの蛍光灯100本分にあたる省エネを実現したことになります。
